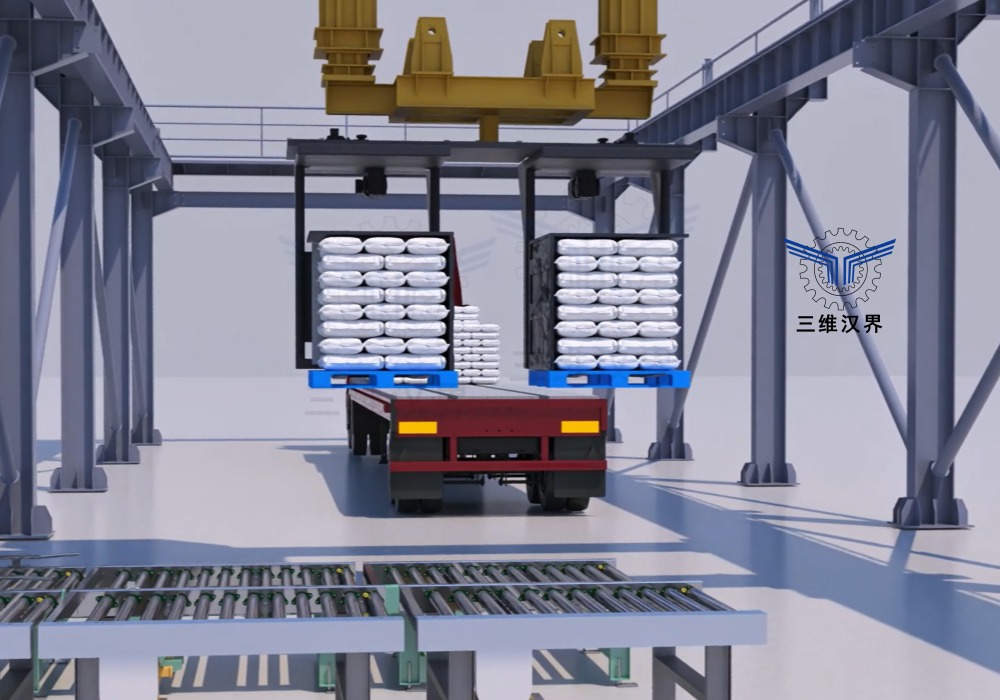

托盘翻转全自动装车机的工作原介绍

托盘翻转全自动装车机是一种高度自动化、智能化的物流装卸设备，旨在替代传统的人工或叉车装卸方式，极大地提高了效率、安全性和空间利用率。
核心设计理念
它的核心设计理念是：将水平放置的单元化货物（通常是码放在托盘上的纸箱、袋装物等），通过一个翻转机构，使其变为垂直状态，然后有序地、紧密地码放到运输车辆的车厢内。
系统主要组成部分
要理解其工作原理，首先需要了解它的几个关键部分：
1.入库输送线：负责将满载货物的托盘从仓库输送至翻转机工位。
2.托盘定位与夹抱机构：在翻转前，对托盘进行精确定位，并用夹抱臂牢牢固定住整垛货物，防止在翻转过程中散落。
3.翻转机构：整个设备的核心。通常是一个巨大的“回旋臂”或“翻转平台”，它能将夹抱住的货物整体平稳地翻转90度，从水平变为垂直。
4.拆盘/分层机构：货物翻转垂直后，需要将其从托盘上取下。常见的方式有：
推板式：一个推板将整层货物从托盘上推出，送至装车臂。
吸盘式：机器人或机械臂使用真空吸盘，一次吸取一层或单个货物。
夹抱式：用夹具将整层货物夹取移走。
5.装车执行机构（机械臂/滑台）：接收从拆盘机构送来的货物，并将其精确地放置到车厢内的指定位置。这可以是一个多自由度的工业机器人，或一个能在三维空间移动的龙门架系统。
6.智能控制系统：设备的“大脑”。通常包括：
PLC（可编程逻辑控制器）：控制所有动作的顺序和逻辑。
3D视觉系统：对车厢内部进行扫描，建立三维模型，识别车厢尺寸、位置以及已码放货物的形状。
运动控制软件：根据视觉系统的数据和预设的码垛算法，计算出最优的码放路径和顺序。
详细工作流程（分步解析）
整个过程可以概括为 “进、翻、取、放、码”五个步骤：
第一步：自动上料与定位
满载货物的托盘通过输送线被运送到翻转工位。光电传感器或视觉系统检测托盘到位后，输送线停止。两侧或上方的夹抱机构动作，将整垛货物紧紧抱住，确保其稳定性。
第二步：整体平稳翻转
夹抱机构锁定后，翻转机构开始动作。它带动整个夹抱机构和其上的货物，作为一个刚性整体，缓慢而平稳地旋转90度。此时，原本在底部的托盘变成了在货物的“背后”，而货物的侧面则变成了朝向车厢的“装载面”。这个过程要求非常平稳，加速度控制精准，以防货物失稳或倒塌。
第三步：分离货物与托盘
货物翻转到位后，拆盘/分层机构开始工作。
如果是推板式，推板会向前运动，将最前面的一层货物从托盘上“推”到等待的装车臂或传送带上，同时后面的货物被挡板挡住。托盘则被保留在翻转机构上。
如果是吸盘式，吸盘机械臂会移动到货物表面，吸附住最前面的一层，然后将其“取”走。
第四步：智能识别与路径规划
与此同时，安装在装车平台上的3D摄像头会对停靠的货车车厢进行扫描。系统获取车厢的实际尺寸、内部障碍物（如突出的棱角）、以及已码放货物的轮廓。控制软件根据这些实时数据，结合货物的尺寸，智能计算出最优的码放方案：
码放顺序：先放哪，后放哪。
码放：如何交错堆叠以增加稳定性。
避障路径：机械臂如何移动才能不碰撞到车厢壁和已码放的货物。
第五步：精准抓取与码放
装车机械臂（或龙门架）从拆盘工位接取到货物（一层或一箱），然后严格按照规划好的三维运动轨迹，将货物精准地放置到车厢内的目标位置。机械臂可以灵活地调整姿态，将货物“塞”进狭窄的空间，实现紧密堆叠。
第六步：循环与复位
当一层货物被取走后，翻转机构可能会有一个微小的推送动作，使下一层货物就位，等待下一次抓取。
当整个托盘上的货物被全部取完时，空的托盘会被释放，通过回流输送线送回仓库。同时，新的满载托盘被送入，开始下一个循环。
机械臂会持续工作，直到整个车厢按照预设方案装满为止。

主要技术优势
1.极高的效率：连续自动化作业，速度远超人工，可24小时不间断运行。
2.超高的空间利用率：货物垂直码放，可以充分利用车厢的高度空间，实现“顶天立地”式的装载，装载率可达95%以上。
3.无人化操作：完全替代了繁重、重复且有一定危险性的人工装卸作业，降低了人工成本和工伤风险。
4.货物损伤率低：平稳的夹抱、翻转和精准的机械臂放置，避免了人工搬运中的抛掷、碰撞，有效保护了货物。
5.数据化和柔性化：通过3D视觉和智能算法，能自适应不同的车型、货物尺寸和包装形式，实现柔性化生产。同时，可以记录每一车的装载数据，便于管理。
应用场景
主要用于需要高效率、大批量装车的行业，如：
食品饮料行业（箱装饮料、零食）
化工行业（袋装化肥、饲料）
家电行业（箱装空调、洗衣机）
造纸行业（纸箱、卷纸）
物流快递分拨中心

托盘翻转全自动装车机通过将 “水平堆垛”巧妙地转换为 “垂直码放”，并结合机器人技术和机器视觉，完美地解决了装车环节的自动化难题，是现代智能物流系统中至关重要的一环。
